Français

AeroZesh G Manuel

NOM DU MODÈLE

VSV-AZG4
VSV-AZG6
VSV-AZG8
VSV-AZG4E42A
VSV-AZG6E42A
VSV-AZG8E42A

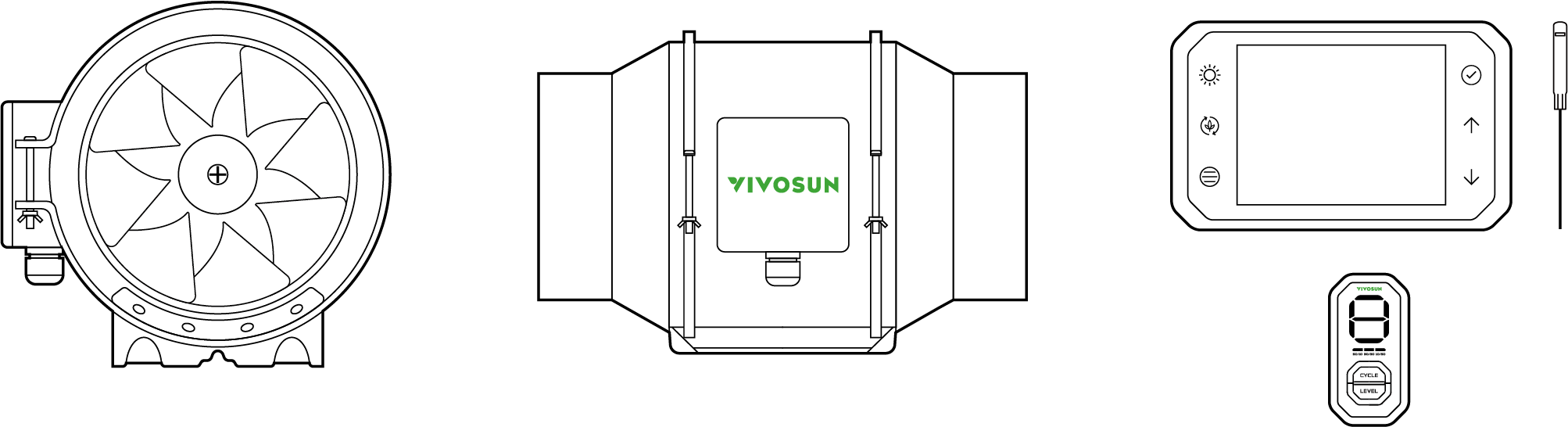

CARACTÉRISTIQUES CLÉS

e2b5a3941fb5e81a00efd8cddd8a60e9

MOTEUR EC PWM SILENCIEUX : Le moteur EC avec réglage PWM fournit un faible bruit et des économies d’énergie.
FLUX D’AIR EFFICACE : Livraison d’air efficace avec des pales de stator hydromécaniques à haute pression statique.
CONTRÔLE DE VITESSE & CYCLE ON/OFF¹ : Contrôle de vitesse à 10 niveaux et trois modes de cycle ON/OFF via le contrôleur E12.
ROULEMENTS À BILLES DOUBLES : Les roulements à billes doubles dans le moteur offrent une durée de vie estimée à 67 000 heures. Permet d’installer le ventilateur dans n’importe quelle direction.
MULTIPLES MODES² : Modes manuel, cycle ON/OFF et automatique intelligent, configuration rapide et facile via le VIVOSUN GrowHub.
CONTRÔLE WIFI & APPLICATION² : Réglages intelligents basés sur les conditions environnementales variables via GrowHub et l’application VIVOSUN à distance.
- 1. Seulement sur les modèles VSV-AZG4/VSV-AZG6/VSV-AZG8
- 2. Seulement sur les modèles VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42

CONTENU DU PRODUIT

VSV-AZG4/VSV-AZG6/VSV-AZG8

Image	Nom	Quantité
	Ventilateur de conduit	1 PC
	Câble d’extension Type C	1 PC
	Contrôleur E12	1 PC
	Sangles suspendues	2 PCS
	Ensemble de vis	4 PCS
	Ancre murale	4 PCS


Nom

Quantité

92fd8ecc4bd5715e08a9117f4469044f

Ventilateur de conduit

1 PC

Câble d’extension Type C

1 PC

Contrôleur E12

1 PC

Sangles suspendues

2 PCS

Ensemble de vis

4 PCS

Ancre murale

4 PCS

VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42

Image	Nom	Quantité
	Système de ventilateur de conduit	1 PC
	Câble d’extension Type C	1 PC
	Sangles suspendues	1 PC
	Ensemble de vis pour ventilateur de conduit	4 PCS
	Ancre murale	4 PCS
	Contrôleur intelligent	1 PC
	Capteur de température/humidité	3 m
	Vis d’expansion	2 PCS
	Plaque de fer	1 PC
	Attache-câbles	3 PCS
	Attache de fil	1 PC


Nom

Quantité

92fd8ecc4bd5715e08a9117f4469044f

Système de ventilateur de conduit

1 PC

Câble d’extension Type C

1 PC

Sangles suspendues

1 PC

Ensemble de vis pour ventilateur de conduit

4 PCS

Ancre murale

4 PCS

Contrôleur intelligent

1 PC

Capteur de température/humidité

3 m

Vis d’expansion

2 PCS

Plaque de fer

1 PC

Attache-câbles

3 PCS

Attache de fil

1 PC

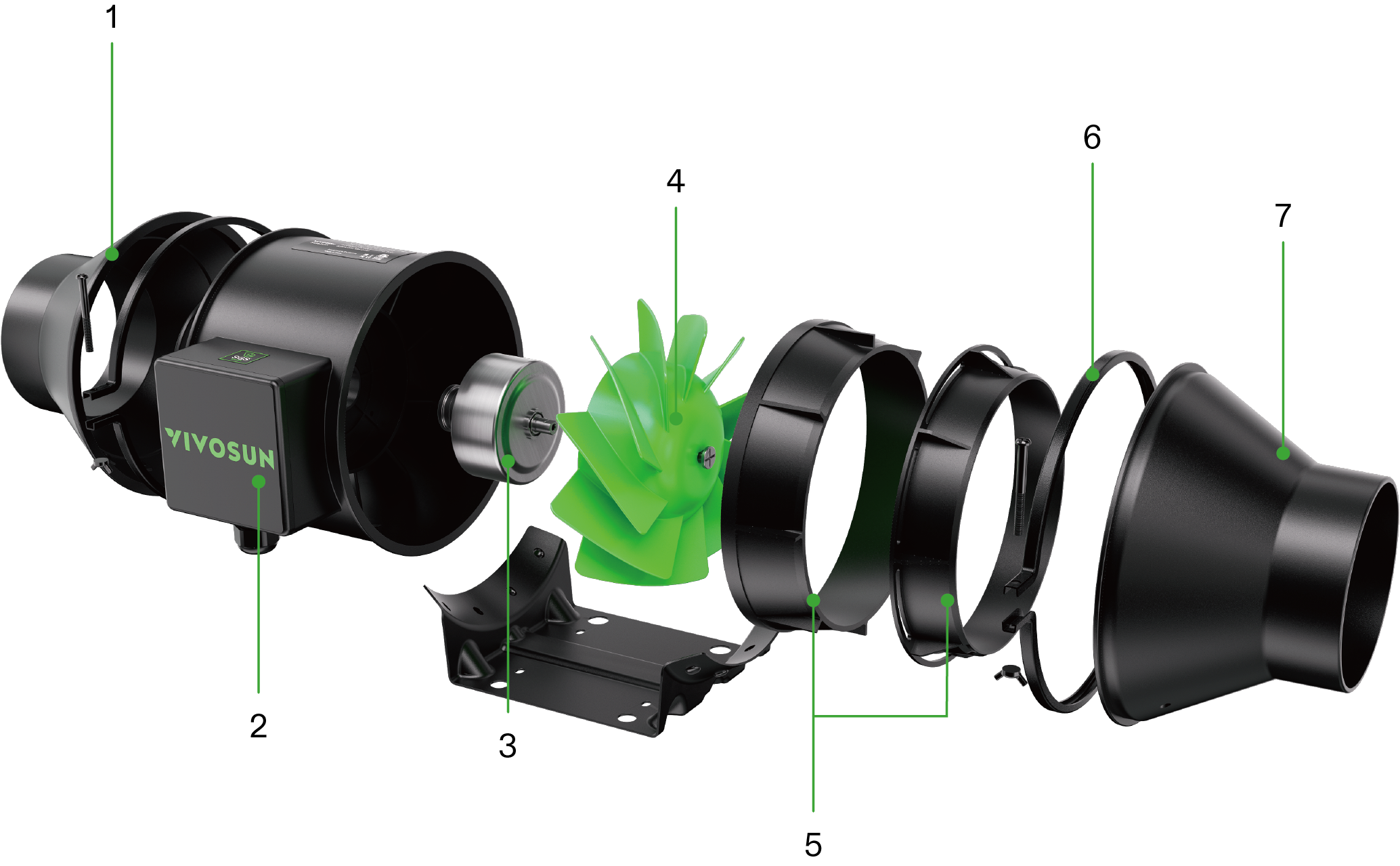

①

Flasque d’évacuation

②

Unité de ventilateur

③

Moteur EC

④

Pales du rotor

⑤

Cercle d’air

⑥

Boucle

⑦

Flasque d’admission

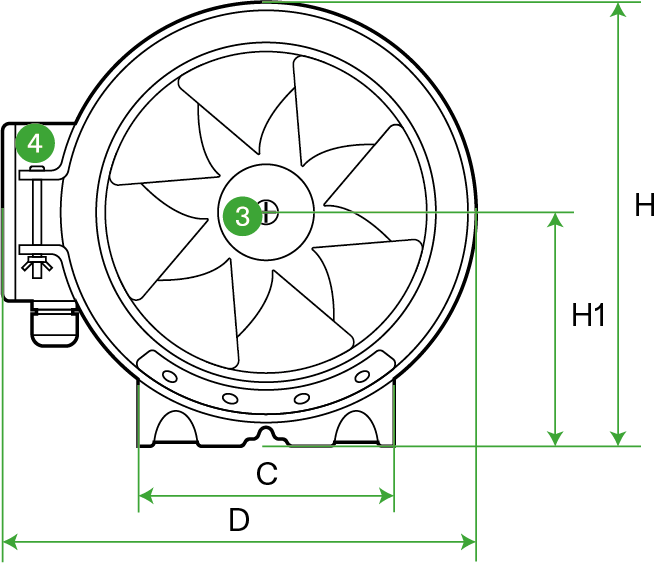

DIMENSIONS

022d8b02fcfe3c76400c6e908140a866 *Ⅰ : Trou long de 4G

f3b8062fd80f66be7ea05415f31c731b

af390c601b265c75b1be8b1e48137e98

N° de série

Pièce

Quantité

①

Flasque

②

Unité de ventilateur

③

Pales du rotor

④

Boîte de terminaison

⑤

Boucle

Unité : mm

Modèle N°	VSV-AZG4	VSV-AZG6	VSV-AZG8
A	303	315	330
ΦB	Φ98	Φ148	Φ196
C	120	120	135
D	201	225	252
E	81	81	100
F	60	60	80
G (Hole long)	7x5	7x5	7.5x6.5
H	187.5	210	235
H1	99.5	110	124.5

SPÉCIFICATIONS

VSV-AZG4

VSV-AZG6

VSV-AZG8

Taille

10.2 cm

15.2 cm

20.3 cm

Entrée

110-240V 50/60Hz

Consommation électrique moyenne

20W

35W

78W

Max usage d’énergie

27W

50W

180 W

Flux d’air

331.2 m³/h

657.6 m³/h

1234.2 m³/h

Niveau sonore

28 dB(A)

32 dB(A)

51 dB(A)

Vitesse du ventilateur (Max)

2700RPM

2500RPM

3000RPM

Moteur électrique

Moteur EC

Roulement

Roulement à billes doubles

IP Roulement

IP44

Durée de vie des roulements

67000H

Certifications

FCC,CE,ETL

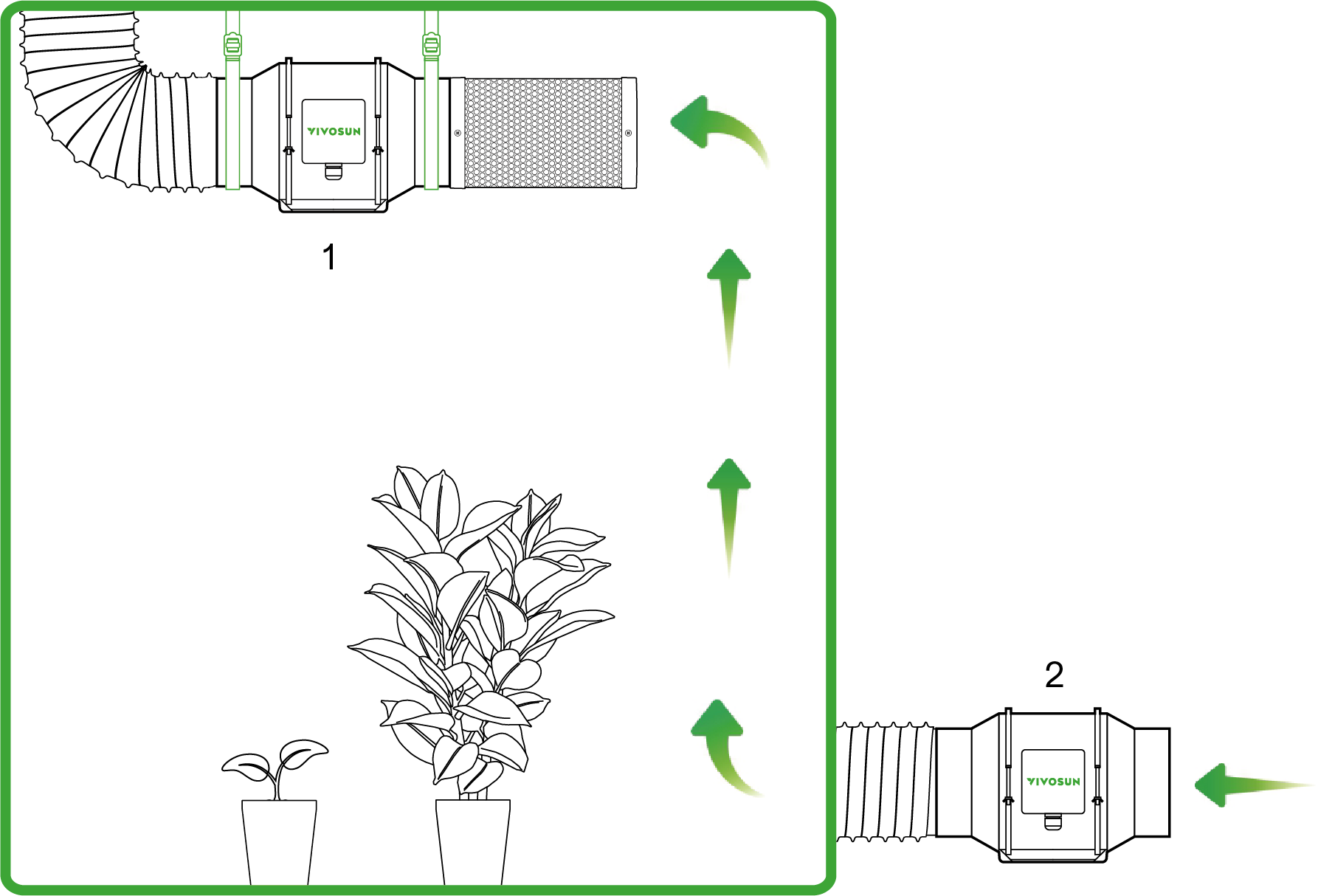

APPLICATION

AeroZesh peut être utilisé comme ventilateur d’extraction ou comme ventilateur d’admission pour votre espace de culture, et chacun a une position de configuration différente pour une ventilation optimale.

Ventilateur d’extraction: Suspendu ou monté dans le coin supérieur opposé de votre espace de culture. La flèche de flux d’air pointe loin de votre espace de culture.

Ventilateur d’admission: Monté dans un coin inférieur à l’extérieur de votre espace de culture. La flèche de flux d’air pointe vers votre espace de culture.

985e00f88f080ba5c5210d3f6d4e8f1c

1.Ventilateur d'extraction
2.Ventilateur d'admission

INSTALLATION

1. MONTAGE COMME VENTILATEUR D’ADMISSION

ÉTAPE 1

Dévissez et desserrez les boucles sur l’unité du ventilateur.

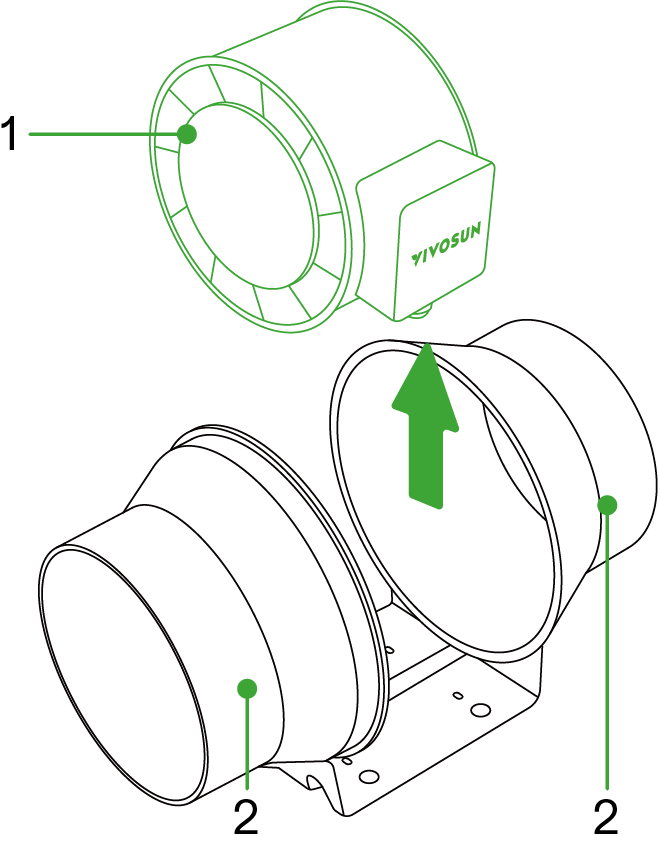

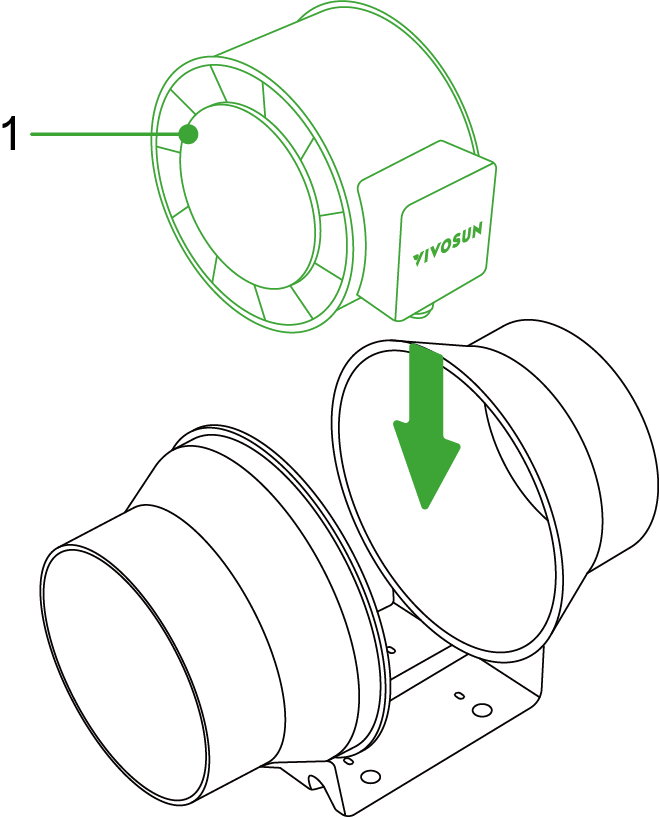

ÉTAPE 2

Retirez l’unité du ventilateur du support de flasque.

*1.Unité du ventilateur
*2.Flasque

ÉTAPE 3

Percez quatre trous et fixez les deux supports de flasque à la position souhaitée sur un support en bois ou une poutre avec quatre vis en bois. Si vous souhaitez monter le ventilateur sur une surface autre que le bois, fixez les ancrages muraux à travers les trous avant de visser les vis en bois pour attacher le support de flasque.

ÉTAPE 4

Glissez l’unité du ventilateur entre les deux supports de flasque, en vous assurant que la flèche de flux d’air sur l’unité du ventilateur soit dans la même direction que celle sur le flasque. Puis serrez les pinces métalliques pour sécuriser l’unité du ventilateur.

*1.Unité du ventilateur

ÉTAPE 5

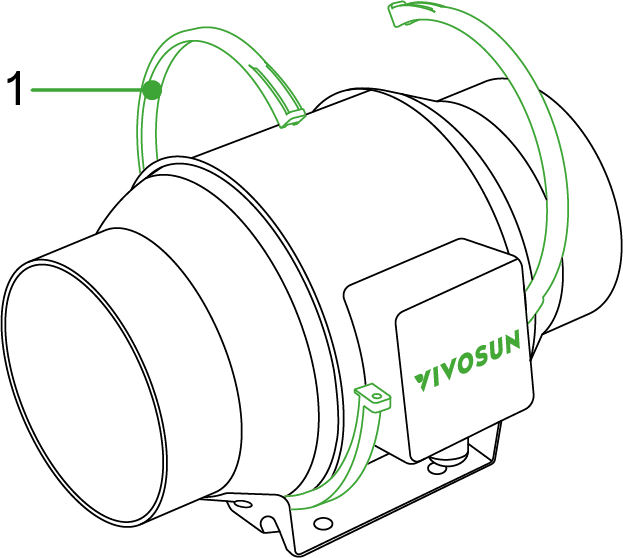

Remettez les boucles sur l’unité du ventilateur et fixez-les avec des vis.

*1.Boucle

2. SUSPENDU COMME VENTILATEUR D’EXTRACTION

A. SUSPENDU VERS LE HAUT

A.1 Sangles suspendues

ÉTAPE 1

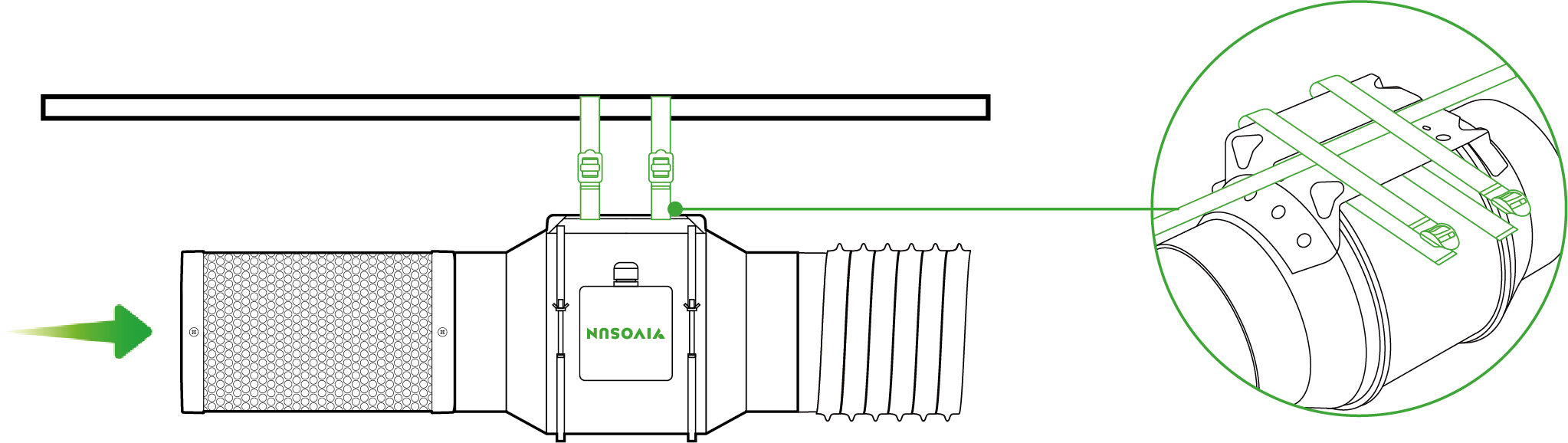

Enroulez les deux sangles autour des flasques comme indiqué dans le diagramme.

ÉTAPE 2

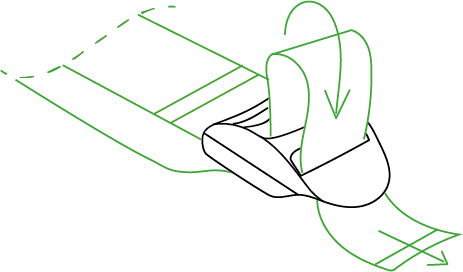

Glissez la sangle par le bas à travers la fente de verrouillage intérieure.

ÉTAPE 3

Passez la sangle par le haut à travers la fente de verrouillage extérieure. Ajustez la longueur de la boucle terminée si nécessaire.

eb882a03da5ea9f5dd65010c6db3aa8a

49b181c8dbc672d02f63f78f41ceedfc

0db0bb40eb8a7c32d251c6795b88b95a

ÉTAPE 4

Glissez l’extrémité libre à travers l’écart central de la serrure pour sécuriser la boucle.

ÉTAPE 5

Enroulez l’autre extrémité des deux sangles autour d’un poteau comme le montre l’image.

Suspendez le ventilateur par les flasques de conduit pour le sécuriser. Ajustez la hauteur si nécessaire.

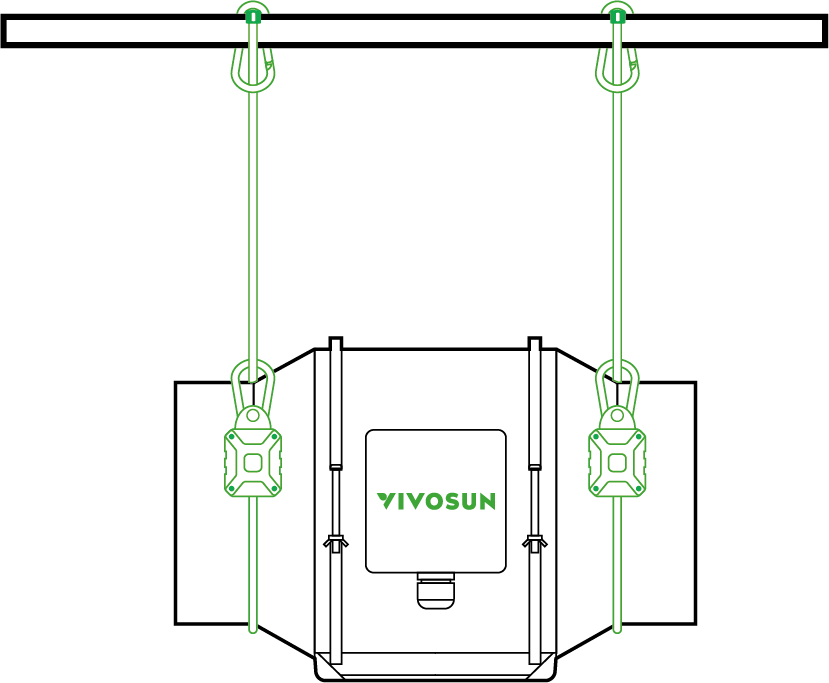

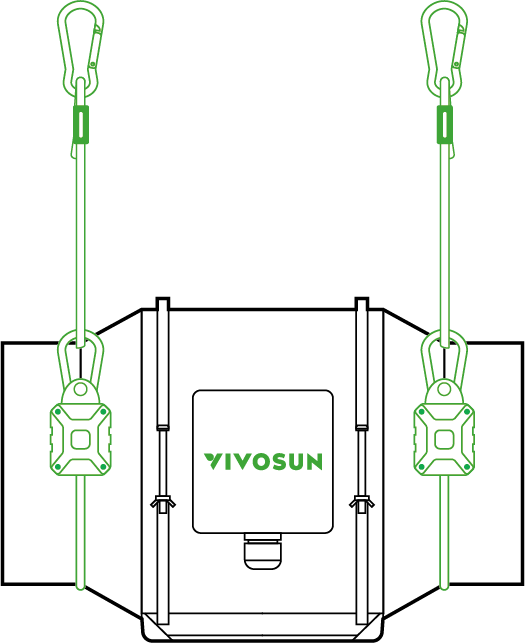

A.2 Crochets en corde (vendus séparément)

ÉTAPE 1

Enroulez les deux crochets en corde autour des flasques comme indiqué dans le diagramme. Sécurisez le ventilateur en verrouillant les mousquetons aux cordes.

ÉTAPE 2

Enroulez l’autre extrémité des crochets en corde autour de la poutre transversale comme indiqué dans le diagramme. Sécurisez le ventilateur au poteau en verrouillant les mousquetons à la corde.

Appuyez sur le bouton de réglage jaune pour élever et abaisser le ventilateur à la hauteur souhaitée.

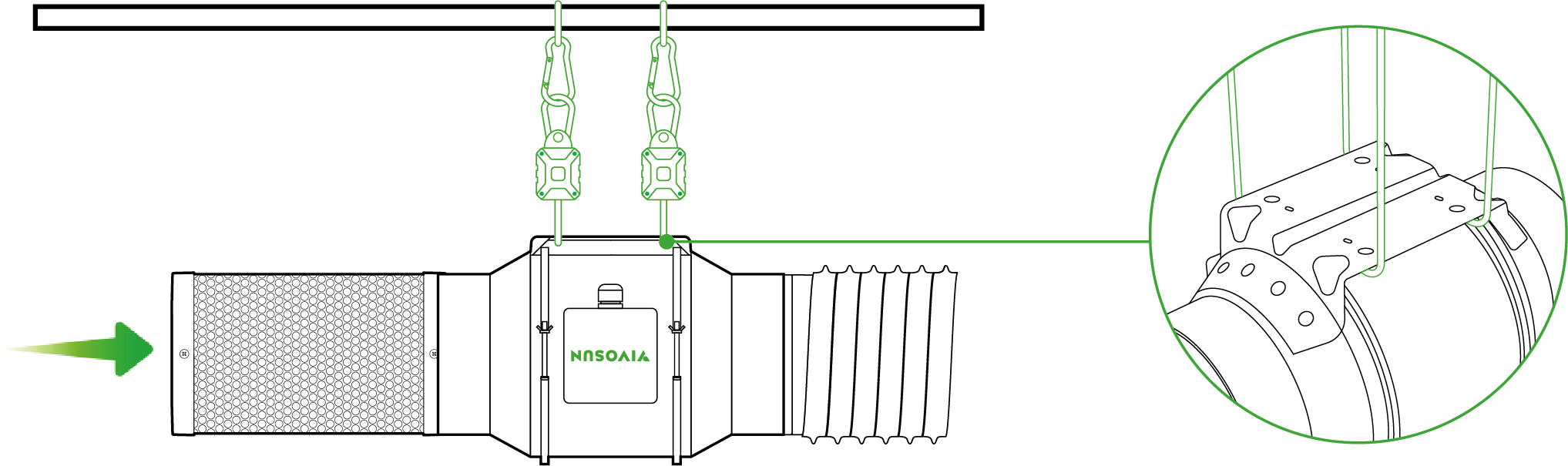

B. SUSPENDU VERS LE BAS

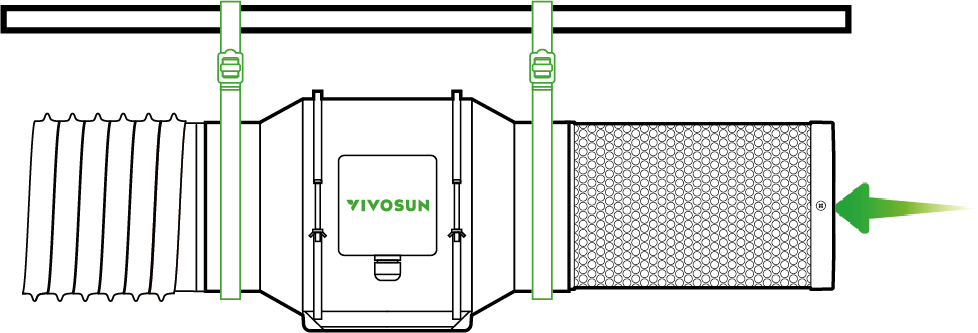

B.1 Sangles suspendues

Enroulez les sangles suspendues autour du poteau et des supports de flasque du ventilateur. Ajustez et resserrez les sangles, comme indiqué dans la partie A.1, étapes 2-4. Laissez le ventilateur pendre du poteau une fois que les sangles sont sécurisées.

B.2 Crochets en corde (vendus séparément)

Enroulez les deux crochets en corde autour du poteau et du support de flasque du ventilateur. Sécurisez les deux crochets à leurs cordes respectives pour suspendre le ventilateur.

Appuyez sur le bouton jaune sur le crochet de corde pour ajuster la hauteur du ventilateur au niveau souhaité.

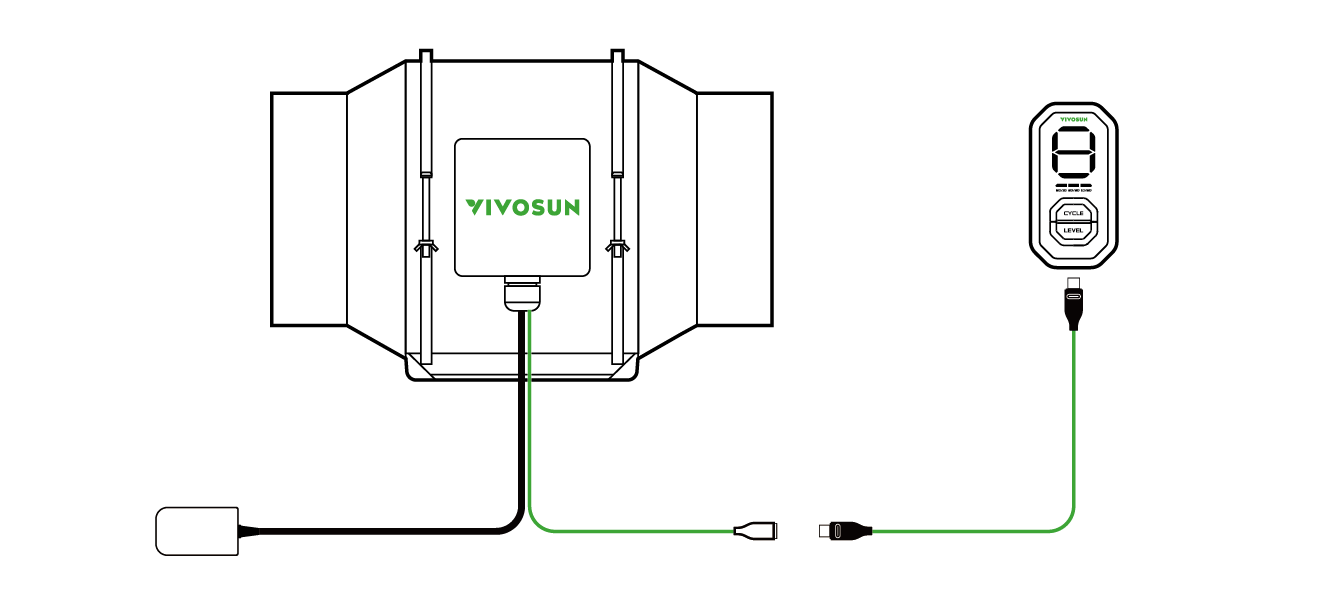

3. CONNEXION AU CONTRÔLEUR E12

VSV-AZG4/VSV-AZG6/VSV-AZG8

Utilisez un câble d’extension de type C pour connecter un AeroZesh à un contrôleur E12. Le contrôleur sera alimenté par le ventilateur de conduit.

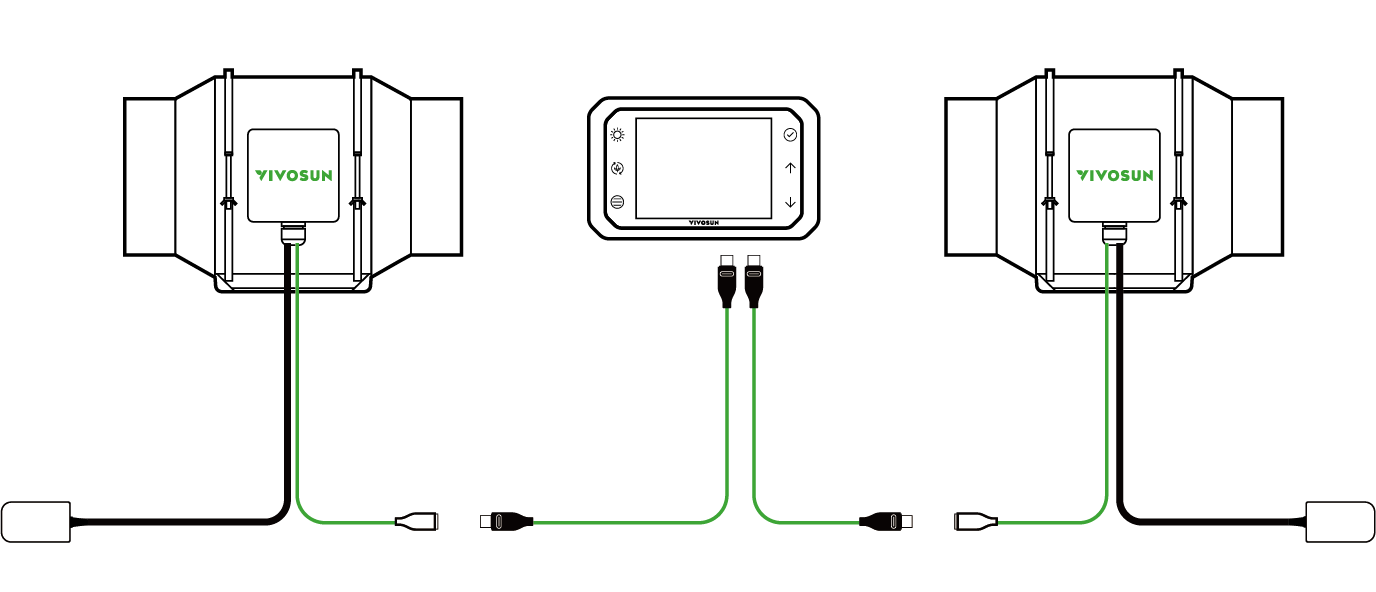

4. CONNEXION AU CONTRÔLEUR VIVOSUN GROWHUB

VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42

Utilisez un câble d’extension de type C pour connecter un AeroZesh à un contrôleur GrowHub (A). Un contrôleur GrowHub a deux ports de type C pour contrôler deux ventilateurs AeroZesh (B). Le contrôleur sera alimenté par l’AeroZesh.

CONTRÔLE DU VENTILATEUR

CONTRÔLÉ PAR E12 (VSV-AZG4/VSV-AZG6/VSV-AZG8)

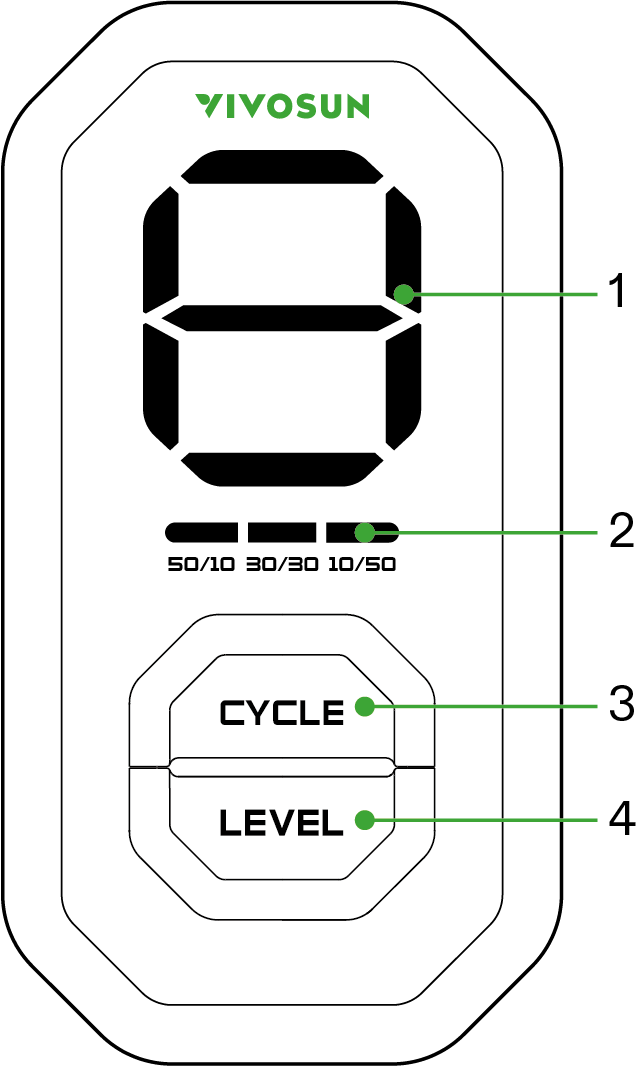

①

Niveau de vitesse actuel

②

Cycle ON/OFF actuel

③

Bouton de contrôle du mode cycle ON/OFF

④

Bouton de contrôle du niveau de vitesse

Réglage de la vitesse du ventilateur

Appuyez sur le bouton ''LEVEL'' pour changer le niveau de vitesse du ventilateur de 0 à Max. Le niveau de vitesse s’affiche au-dessus (''A'' indique le niveau de vitesse maximal).

Appuyez longuement sur le bouton "LEVEL" pendant 3 secondes pour éteindre rapidement le ventilateur de conduit. Le niveau de vitesse sera sauvegardé et restauré si vous rallumez le ventilateur de conduit en appuyant à nouveau sur le bouton "LEVEL".

Réglage du cycle ON/OFF

Appuyez sur le bouton ''CYCLE'' pour passer entre les trois modes de cycle ON/OFF et le voyant correspondant s’allumera : ''50/10'': 50 min ON, 10 min OFF ''30/30'': 30 min ON, 30 min OFF. ''10/50'': 10 min ON, 50 min OFF. Pas de lumière allumée : Mode manuel.

Tous les voyants et l’écran s’éteindront après 10 secondes sans opération. Appuyez sur n’importe quel bouton pour rallumer l’écran.

Remarque : Il est conseillé d’utiliser l’E12 à l’extérieur de la tente de culture pour prolonger sa durée de vie.

CONTRÔLÉ PAR GROWHUB E42A (VSV-AZG4E42A/VSV-AZG6E42/VSV-AZG8E42)

Veuillez consulter le manuel de GrowHub E42A pour le contrôle du ventilateur de conduit et la connexion à l’application.

MAINTENANCE

Un nettoyage régulier chaque année est suggéré. Assurez-vous de couper l’alimentation avant de nettoyer.

02747722c546184572a0cc58b8e0d7bd

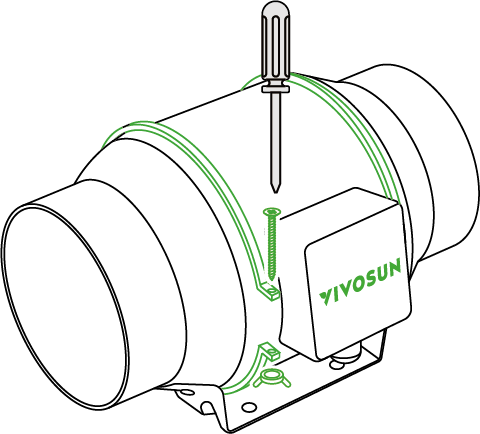

ÉTAPE 1

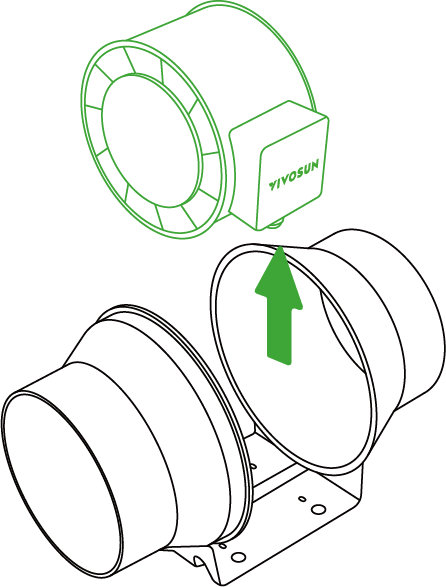

Dévissez et desserrez les boucles sur l’unité du ventilateur et retirez-la des supports de flasque.

86ab395a1ae753bf2199bc2f27a641bd

ÉTAPE 2

Utilisez un chiffon humide pour nettoyer les pales du ventilateur et l’impulseur.

Retirez le cercle d’air entre l’unité du ventilateur et la flasque d’admission. Nettoyez l’intérieur des flasques d’admission et d’évacuation ainsi que le cercle d’air.

966f5613772c116f71b152a6a33cdbeb

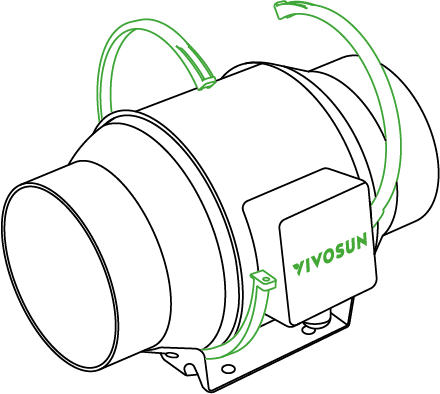

ÉTAPE 3

Après le nettoyage, remettez l’unité du ventilateur et le cercle d’air dans les supports de flasque et fixez les boucles.

Garantie

VIVOSUN offre une garantie limitée de 2 ans sur ce produit acheté directement auprès de nous ou de nos distributeurs agréés, à compter de la date d’achat originale.

Cette garantie s’ajoute à vos droits légaux en vertu des lois sur la protection des consommateurs en vigueur dans le pays où le produit a été acheté et ne les affecte pas.

Pour consulter l’intégralité de la Politique de Garantie, veuillez visiter : https://www.vivosun.com/help/warranty-policy

Vous pouvez également contacter notre service client à l’adresse suivante : support@vivosun.com / +1 888-505-8486.

AVERTISSEMENT

L’installation doit être conforme aux réglementations locales et aux spécifications spécifiques au pays.
L’équipement doit répondre aux normes suivantes :
- 2014/35/EU Directive sur la basse tension
- 2014/30/EU Directive sur la compatibilité électromagnétique
Le ventilateur fonctionne avec une tension d’entrée de 110V AC à 240V AC. NE PAS l’utiliser avec des tensions plus élevées.
Assurez-vous que l’air transféré n’est pas inflammable, explosif ou corrosif. La température ambiante ne doit pas dépasser 40 °C (104 °F).
NE PULVÉRISEZ PAS ou ne nettoyez pas le ventilateur avec de l’eau ou d’autres liquides, car cela peut provoquer des courts-circuits ou des chocs électriques.
L’installation sur des fenêtres ou à l’extérieur est interdite.
Empêchez le retour d’air des conduits ouverts ou d’autres équipements à combustion.
NE PAS utiliser des produits chimiques comme l’essence, le benzène ou des solvants pour nettoyer le ventilateur.
Gardez l’eau à l’écart du moteur et des composants électriques. NE PAS immerger les pièces en plastique dans de l’eau à plus de 60 °C (140 °F).
Gardez le ventilateur hors de portée des enfants.
Pendant le fonctionnement, le démontage, l’entretien et le service du ventilateur sont strictement interdits.
NE DÉMARREZ PAS le ventilateur à moins qu’il ne soit solidement fixé.
Assurez-vous qu’aucun objet n’est près de l’entrée du ventilateur avant de l’utiliser.
Lors de l’installation, vérifiez que tous les accessoires sont correctement installés et que la structure du ventilateur peut supporter sa charge complète pendant le fonctionnement.
Si le ventilateur émet des bruits accrus, des pics de température, un arrêt des pales ou une interférence d’objets étrangers, débranchez immédiatement le courant, arrêtez son utilisation et résolvez le problème avant de reprendre le fonctionnement.
Conservez le ventilateur dans un environnement respectant les conditions de température et d’humidité spécifiées. S’il est stocké pendant plus de six mois, testez le ventilateur avant utilisation pour garantir son bon fonctionnement.
NE COUPEZ PAS ni ne reconnectez le cordon d’alimentation. En cas de dommage au cordon d’alimentation, contactez le service client. Les modifications non autorisées annuleront la garantie.

ee4b60360302a9fc0b4a440f80c1416c

NE PAS JETER CE PRODUIT AVEC VOS DECHETS TRAITÉS. Les appareils électriques contiennent des matériaux dangereux qui peuvent nuire à l’environnement s’ils ne sont pas éliminés correctement.

Veuillez contacter votre gouvernement local pour des informations sur les centres de recyclage à proximité ou les programmes de recyclage acceptant les déchets électroniques.
