Manuel des Lumières Latérales LumaRay

NOM DU MODÈLE

VSL-LRSF50-4
VSL-LRSF50-8

Contenu du Produit

VSL-LRSF50-4

Image	Nom	Nombre de Boîtes
	Barres Lumineuses LED	4 pièces
	Adaptateur d’Alimentation	1 pièce
	Pince Magnétique	4 pièces
	Plaque Métallique	4 pièces
	Pince de Support de Poteau	4 pièces
	Câble Connecteur	1 pièce
	Support de Câble	7 pièces


Nom

Nombre de Boîtes

1d0cac605cfa68e6c0002237d86fe044

Barres Lumineuses LED

4 pièces

01f8bec03780776cfbf19069ccdb49f1

Adaptateur d’Alimentation

1 pièce

f805b9d7e7679e2915740adfd9b200a2

Pince Magnétique

4 pièces

98eb5b593f4eac18be9886e9cabb0a28

Plaque Métallique

4 pièces

ca9d58013f83840a699990f82e372603

Pince de Support de Poteau

4 pièces

c6aaf3b869dfb01bde8bf6fcfbf2290c

Câble Connecteur

1 pièce

0b1d56c2446b59164a42c4bdda051694

Support de Câble

7 pièces

VSL-LRSF50-8

Image	Nom	Nombre de Boîtes
	Barres Lumineuses LED	8 pièces
	Adaptateur d’Alimentation	2 pièces
	Pince Magnétique	8 pièces
	Plaque Métallique	8 pièces
	Pince de Support de Poteau	8 pièces
	Câble Connecteur	2 pièces
	Support de Câble	14 pièces
	Câble Connecteur 2	1 pièce
	Séparateur USB-C	1 pièce


Nom

Nombre de Boîtes

1d0cac605cfa68e6c0002237d86fe044

Barres Lumineuses LED

8 pièces

01f8bec03780776cfbf19069ccdb49f1

Adaptateur d’Alimentation

2 pièces

f805b9d7e7679e2915740adfd9b200a2

Pince Magnétique

8 pièces

98eb5b593f4eac18be9886e9cabb0a28

Plaque Métallique

8 pièces

ca9d58013f83840a699990f82e372603

Pince de Support de Poteau

8 pièces

c6aaf3b869dfb01bde8bf6fcfbf2290c

Câble Connecteur

2 pièces

0b1d56c2446b59164a42c4bdda051694

Support de Câble

14 pièces

1ee9144d84c8aa2d3b9fbc51f450f100

Câble Connecteur 2

1 pièce

2ffdd106932781a942d859265627e89a

Séparateur USB-C

1 pièce

Caractéristiques Clés

1 . Diodes de Haute Efficacité

Spectre complet avec un ratio élevé de 600-700 nm rouge à 60%, utilisez des diodes rouges de haute efficacité pour améliorer la photosynthèse.
Design hautement efficace : La surface de la planche de lampe est dotée d’un film réfléchissant à 99%.

2 . Couverture Protectrice de Lentille Optique

Couverture de lentille optique avec un design prismatique pour une haute transmission lumineuse.
Protège les puces LED et est facile à nettoyer.
Design ergonomique, sans éblouissement.
Angle de couverture lumineuse de 120°.

3 . LED à Intensité Réglable

GrowHub: 25%/50%/75%/100%/ÉTEINT
Vivosun APP: 25%-100%/ÉTEINT

4 . Installation Facile et Flexible

Peut être facilement attaché à l’intérieur de la tente et au poteau de support de la tente.

5 . Alimentation en Nitrure de Gallium

Taille compacte et haute efficacité ; obtenant un taux de conversion lumineux plus élevé avec la même puissance
Faible émission de chaleur, haute durabilité

Spécifications

SKU

VSL-LRSF50-4

VSL-LRSF50-8

Spectre

Spectre complet + 660nm rouge profond, Proportion rouge : 60%

Tension d’entrée

120-240V

Fréquence

50-60Hz

Consommation

50W

100W

Longueur de la barre lumineuse

16 pouces / 41CM

Gradation par APP

25%~100%/ARRÊT

Gradation par E42A+/E42A

25%/50%/75%/100%/ARRÊT

Installation

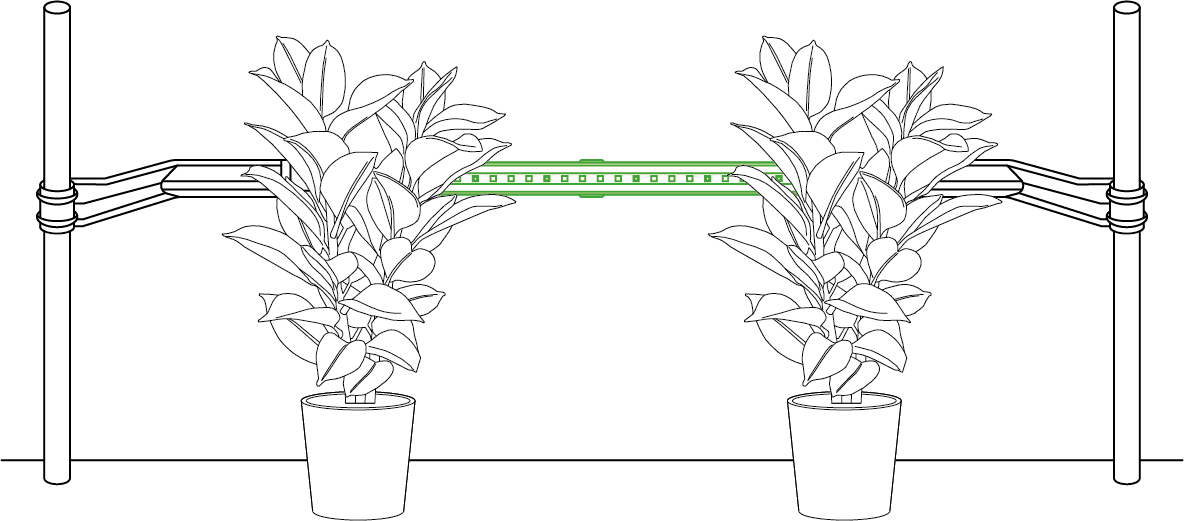

Option 1 : Monter sur les Poteaux de Support

Étape 1 :

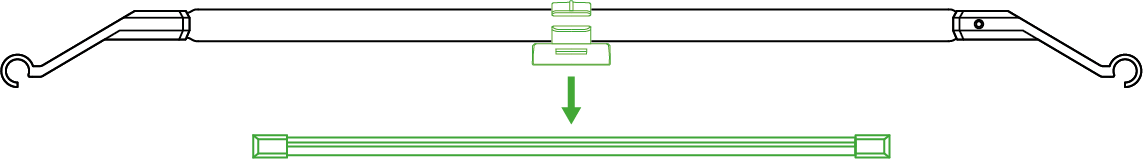

Fixer la Pince de Poteau au poteau de support de la tente.

Étape 2 :

Sortez la barre lumineuse latérale Lumaray et fixez-la à la pince de poteau.

Étape 3 :

Ajustez les poteaux de support de la tente à la hauteur appropriée. Alignez la sortie de lumière avec la partie supérieure-milieu de la plante.

Étape 4 :

Répétez les étapes pour installer les trois autres barres lumineuses.

Étape 5 :

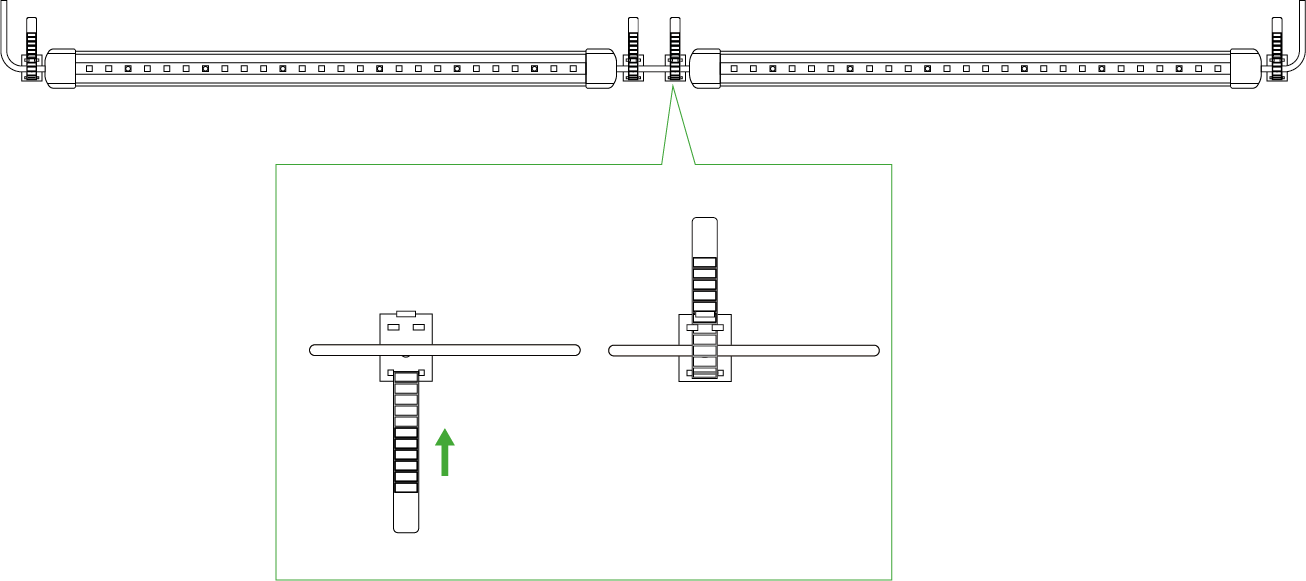

Utilisez des attaches et des fixations pour sécuriser tout excès de câbles aux poteaux de support ou au tissu de la tente.

*Veuillez garder plus de 2''/5.1cm de distance entre la lumière et la plante.

Option 2 : Fixer à la Tente

Étape 1 :

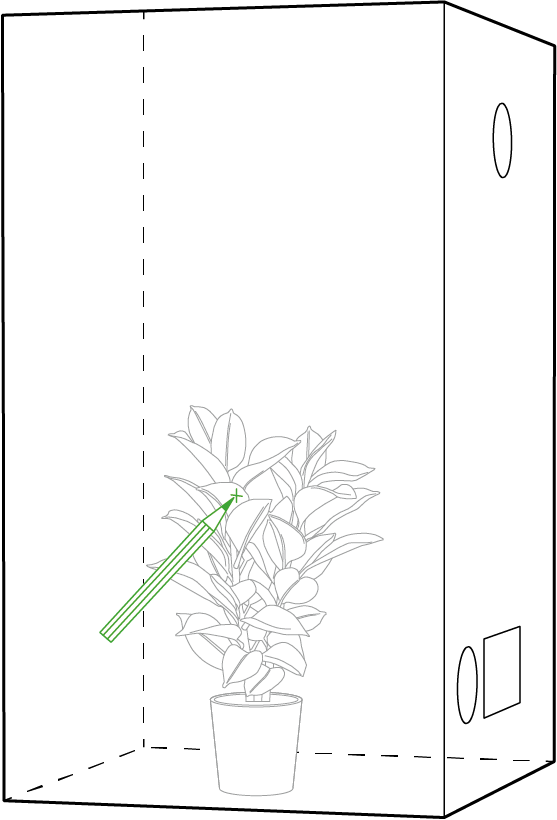

Sélectionnez la position d’installation de la barre lumineuse en fonction de la hauteur de la plante et marquez-la sur le côté extérieur de la tente.

Étape 2 :

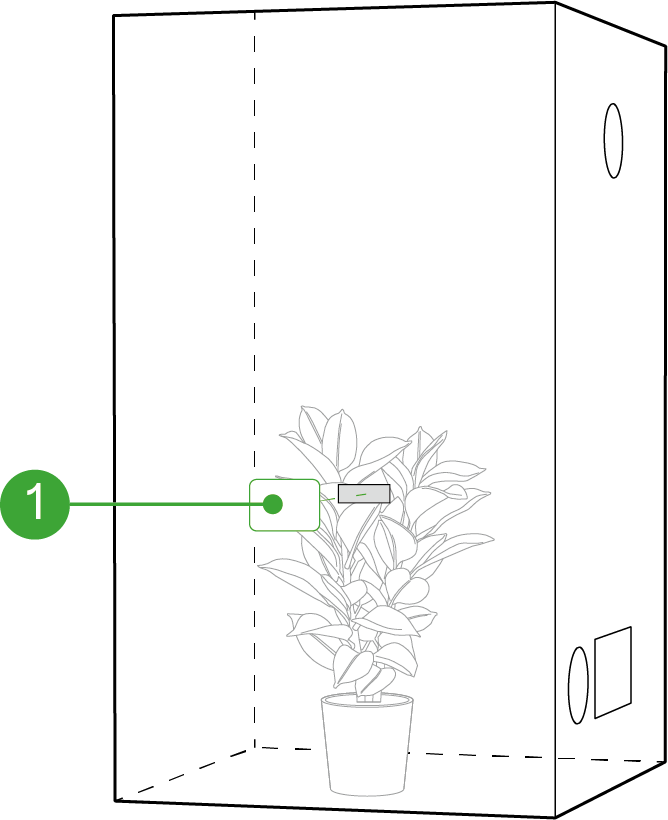

Fixez la plaque métallique adhésive à l’endroit marqué sur le côté extérieur de la tente.

*1. Plaque Métallique

Étape 3 :

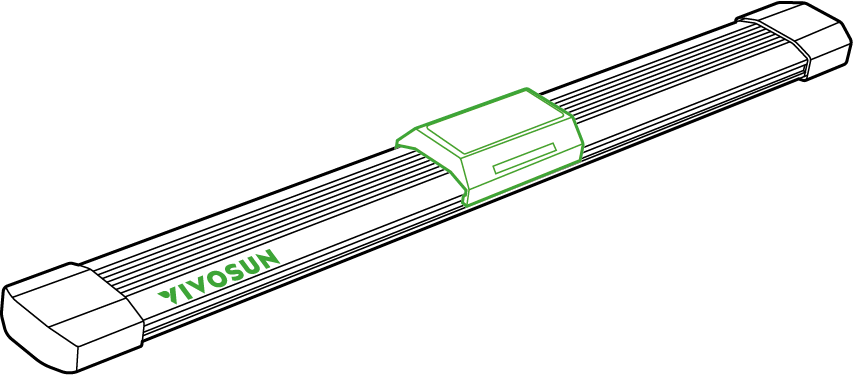

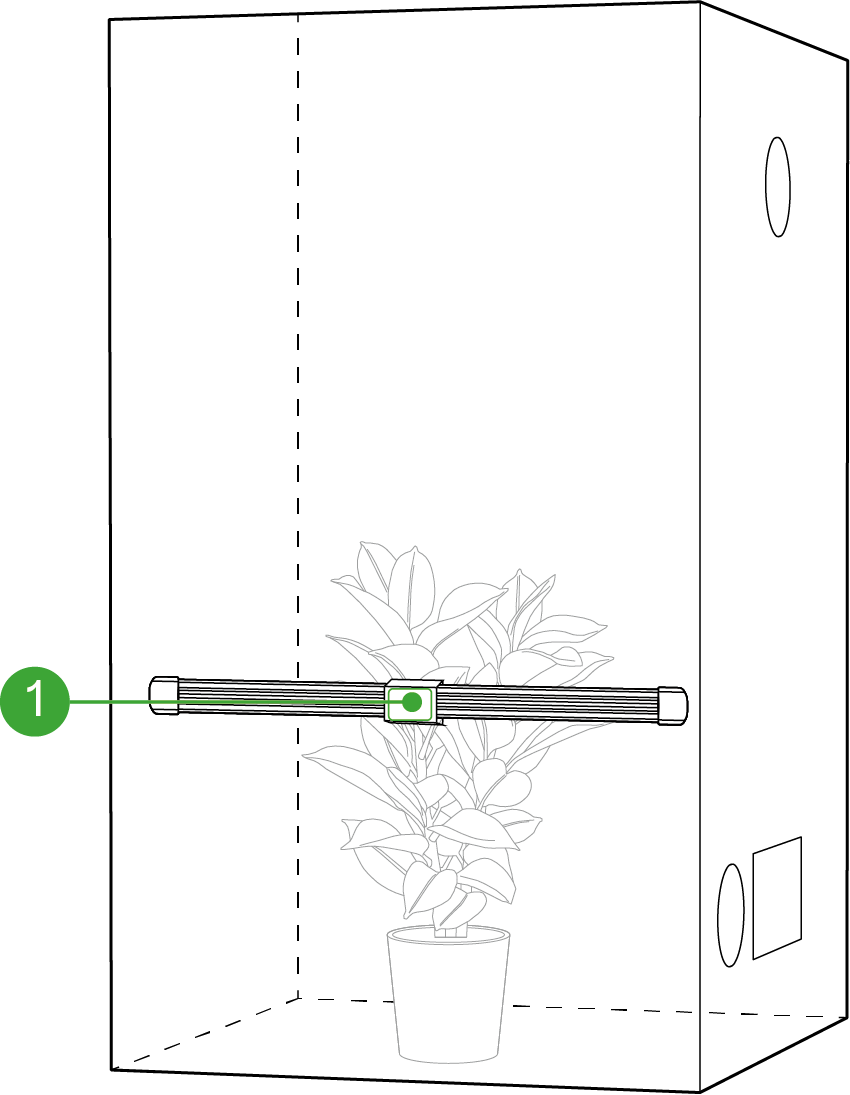

Fixez la pince magnétique à la barre lumineuse, puis de l’intérieur de la tente, alignez-la à travers le tissu de la tente avec la plaque métallique pour sécuriser l’installation.

7dd7f2d286458fca81567fb4f8c35f77

a50d2f09d529928bd2dadc860e60d9b9

7735644b25214673361ff5e4634bfe11

*1. Plaque Métallique
*2.LumaRay
*3.Tente

Étape 4 :

Répétez les étapes pour installer les trois autres barres lumineuses.

Étape 5 :

Utilisez des attaches et des fixations pour sécuriser tout excès de câbles aux poteaux de support ou au tissu de la tente.

*Veuillez garder plus de 2''/5.1cm de distance entre la lumière et la plante.

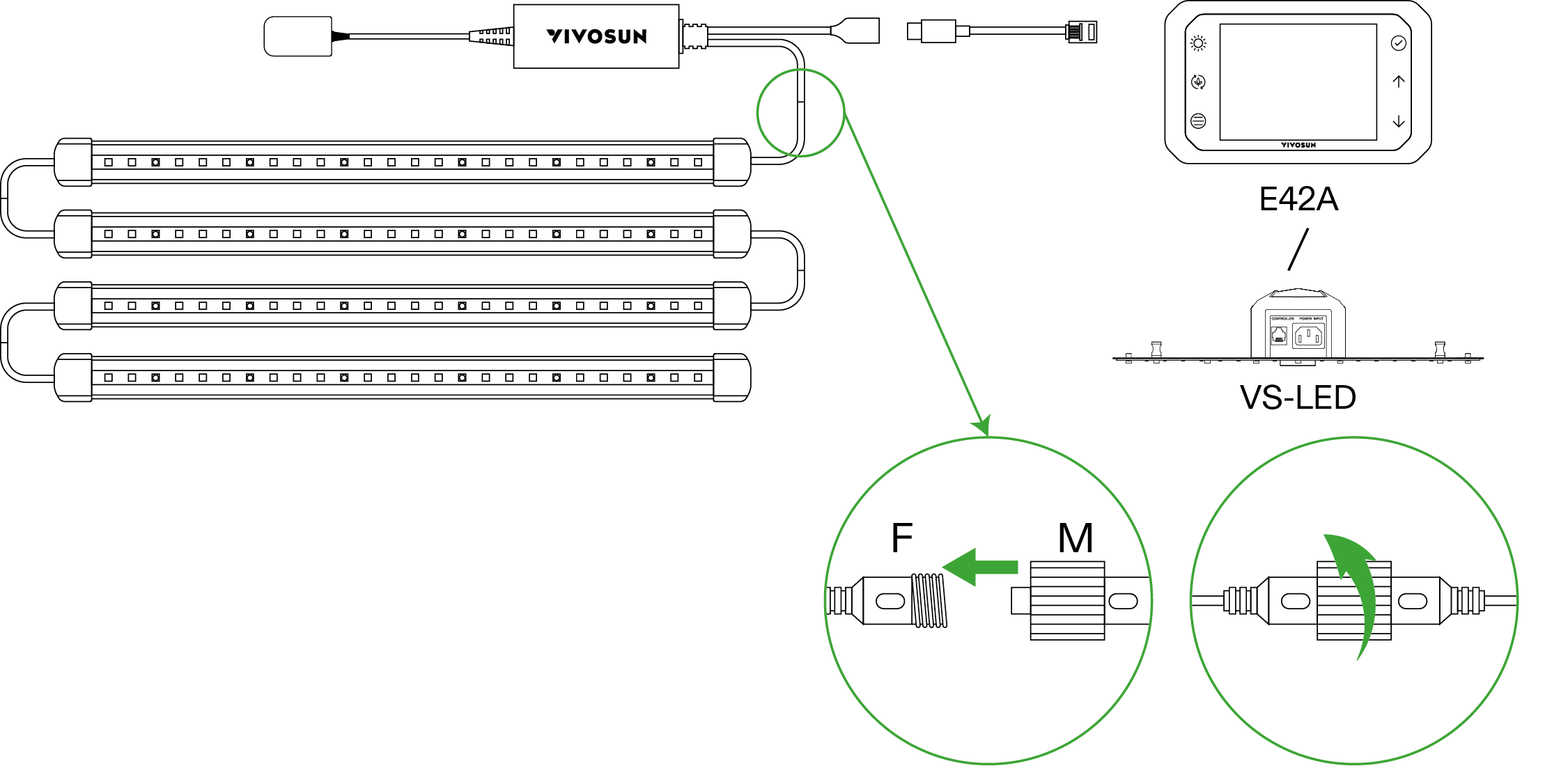

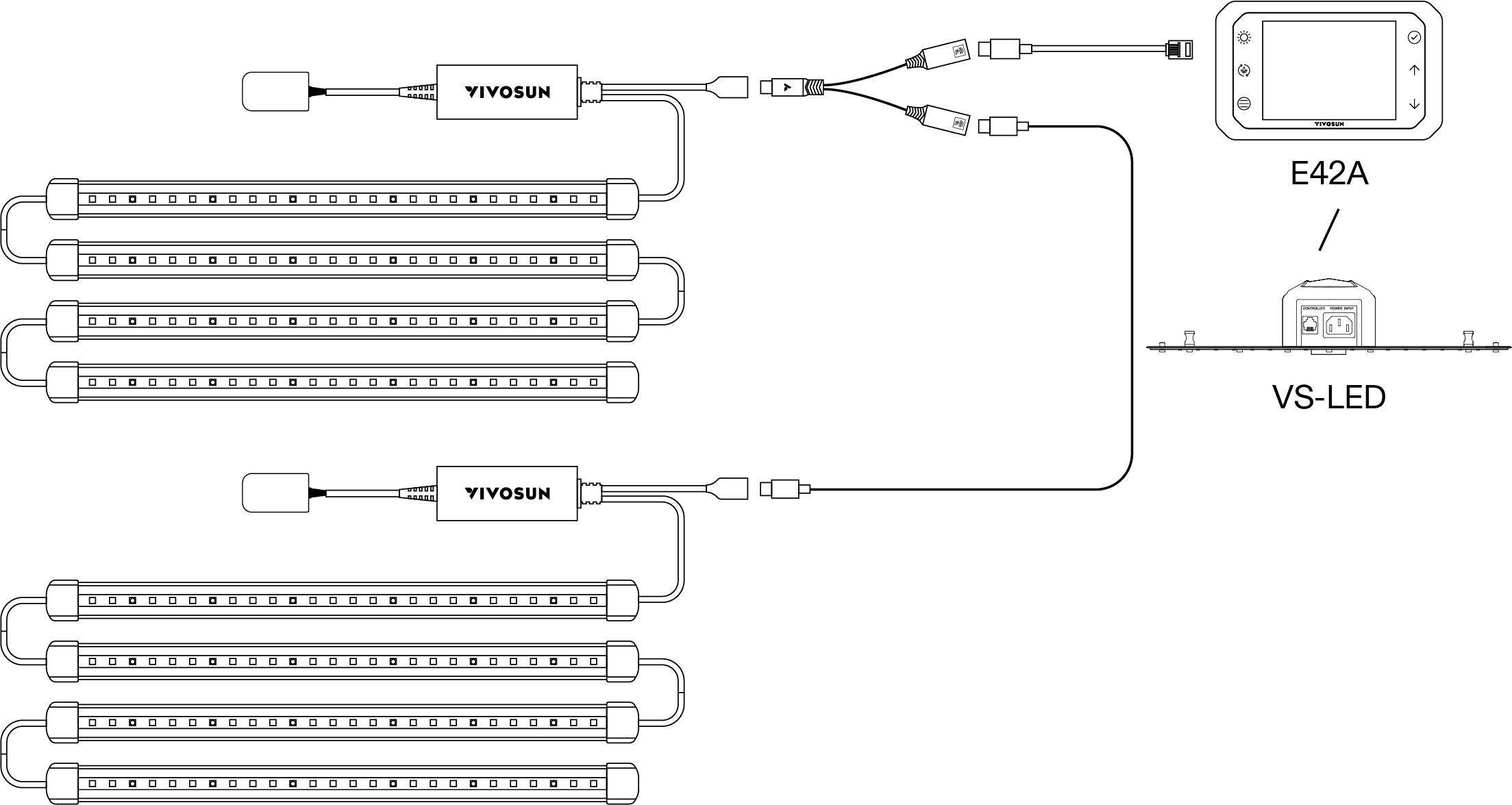

Connexion aux Contrôleurs et Autres Lumières

Les Lumières Latérales Lumaray peuvent se connecter à E42A/E42A+ et autres lumières LED Vivosun par le biais du câble de connexion.

Lors de la connexion à E42A/E42A+, assurez-vous que votre Lumière Latérale Lumaray est connectée au port RJ11 ou Type C vers RJ11 & RJ45 Light Converter, en utilisant le câble Type C vers RJ11.

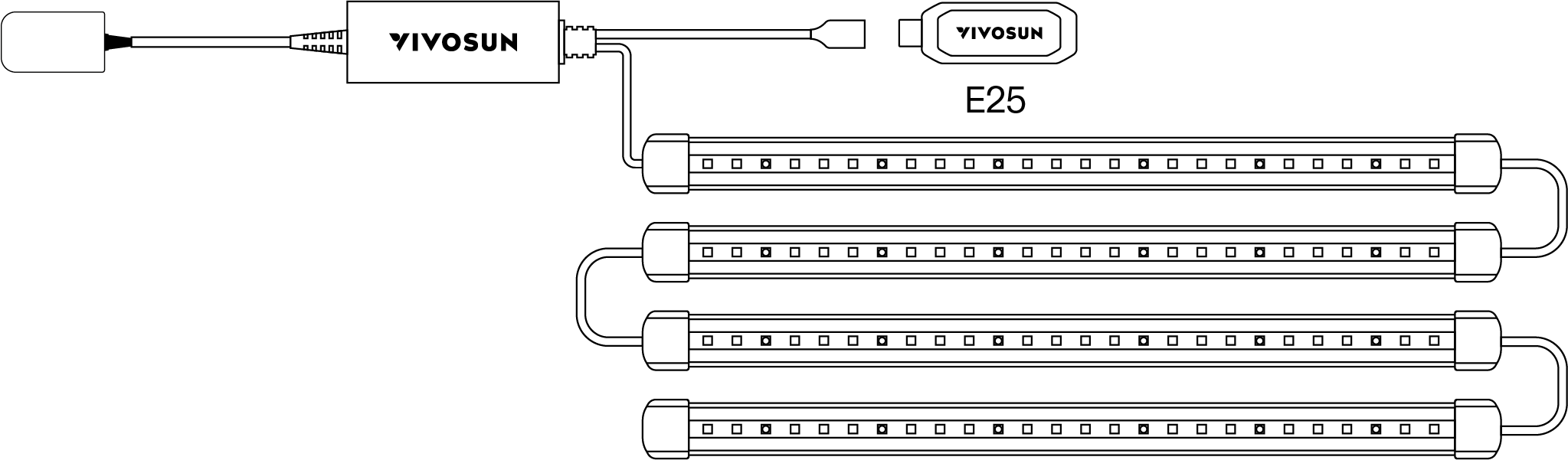

Connectez le contrôleur E25 au port USB-C de l’adaptateur d’alimentation.

Utilisez l’application VIVOSUN pour connecter le contrôleur E25 au réseau et compléter la configuration.

E25 n’est pas inclus dans le paquet, vendu séparément.

Comment chaîner en série VSL-LRSF50-8

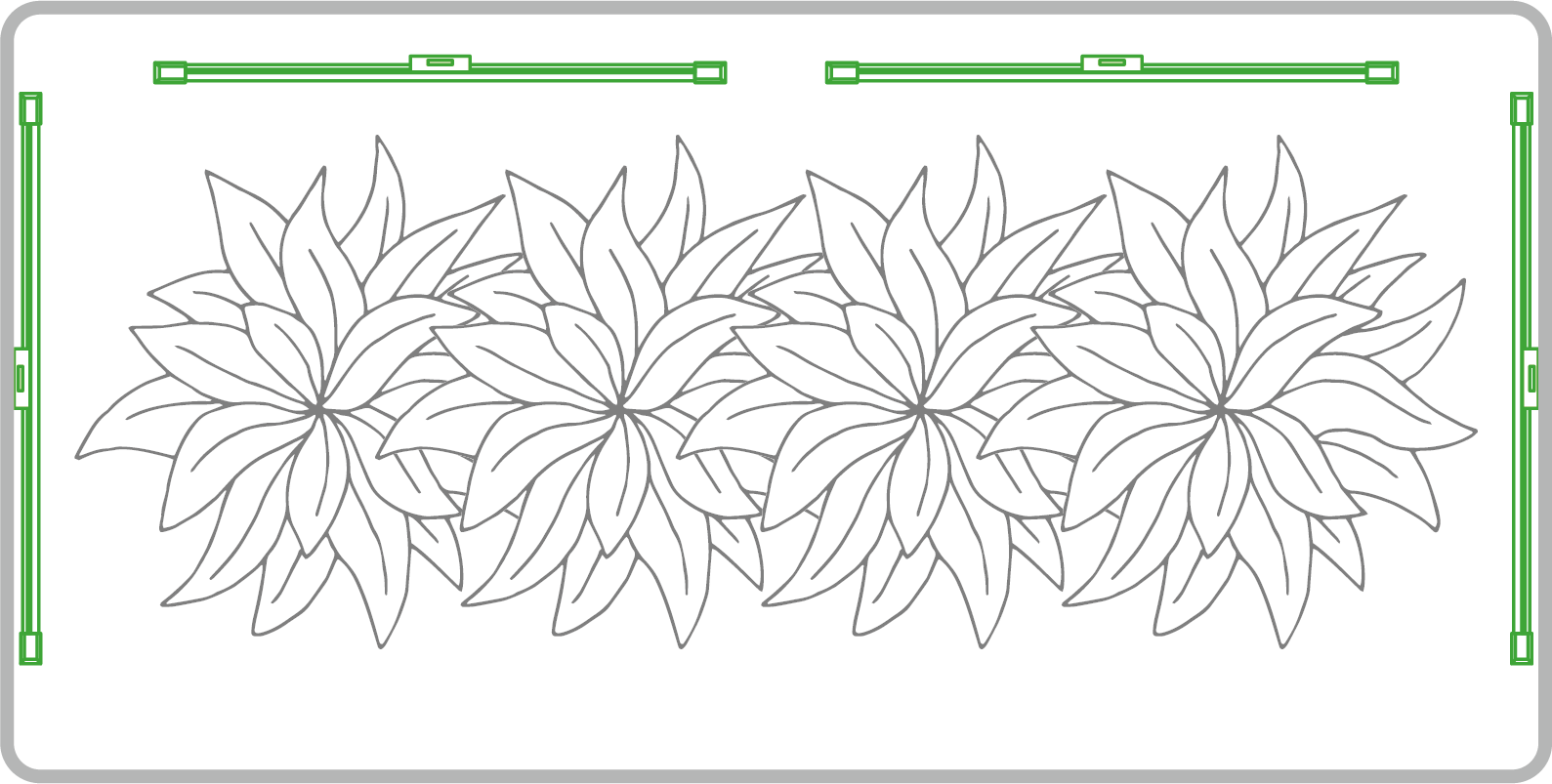

Tente 4x2

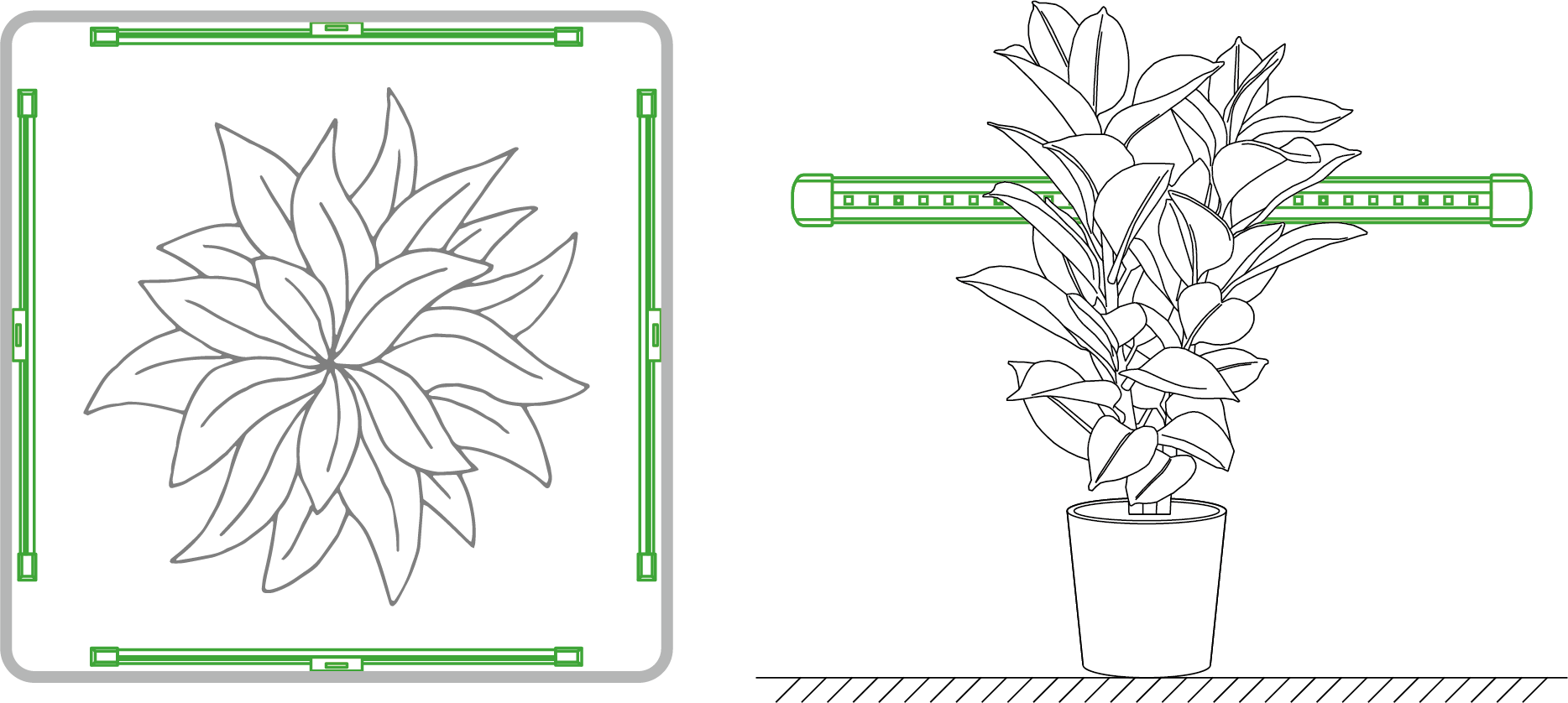

Tente 2x2

Garantie

VIVOSUN offre une garantie limitée de 2 ans sur ce produit acheté directement auprès de nous ou de nos distributeurs agréés, à compter de la date d’achat originale.

Cette garantie s’ajoute à vos droits légaux en vertu des lois sur la protection des consommateurs en vigueur dans le pays où le produit a été acheté et ne les affecte pas.

Pour consulter l’intégralité de la Politique de Garantie, veuillez visiter : https://www.vivosun.com/help/warranty-policy

Vous pouvez également contacter notre service client à l’adresse suivante : support@vivosun.com / +1 888-505-8486.

Avertissement

Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou des personnes manquant d’expérience et de connaissances, à condition qu’elles soient supervisées ou aient reçu des instructions concernant l’utilisation sécuritaire de l’appareil et comprennent les dangers associés.
L’entretien de l’utilisateur ne doit pas être effectué par des enfants sans surveillance.
Gardez l’appareil et son câble hors de portée des enfants de moins de 8 ans.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou des personnes qualifiées similaires pour éviter tout danger.
Ne touchez jamais la prise ou la prise de courant si vos mains sont mouillées.
Utilisez uniquement le câble fourni avec l’appareil.
Les températures de fonctionnement acceptables vont de -20°C à 40°C (-4°F à 104°F).
Évitez de regarder directement les lumières lorsqu’elles sont allumées.
N’utilisez pas d’eau ou de détergent pour nettoyer le produit.
Si votre produit est endommagé, cessez immédiatement l’utilisation et contactez-nous pour obtenir de l’aide. Le démontage ou la modification sans l’autorisation expresse de Vivosun annulera la garantie du produit.

6af72e60f20eb6e41bbf65703eb4a756

NE jetez PAS ce produit avec vos ordures ménagères. Les appareils électriques contiennent des matériaux dangereux qui peuvent nuire à l’environnement s’ils ne sont pas éliminés correctement.

Veuillez contacter votre gouvernement local pour obtenir des informations sur les points de dépôt ou les programmes de recyclage acceptant les déchets électroniques.
